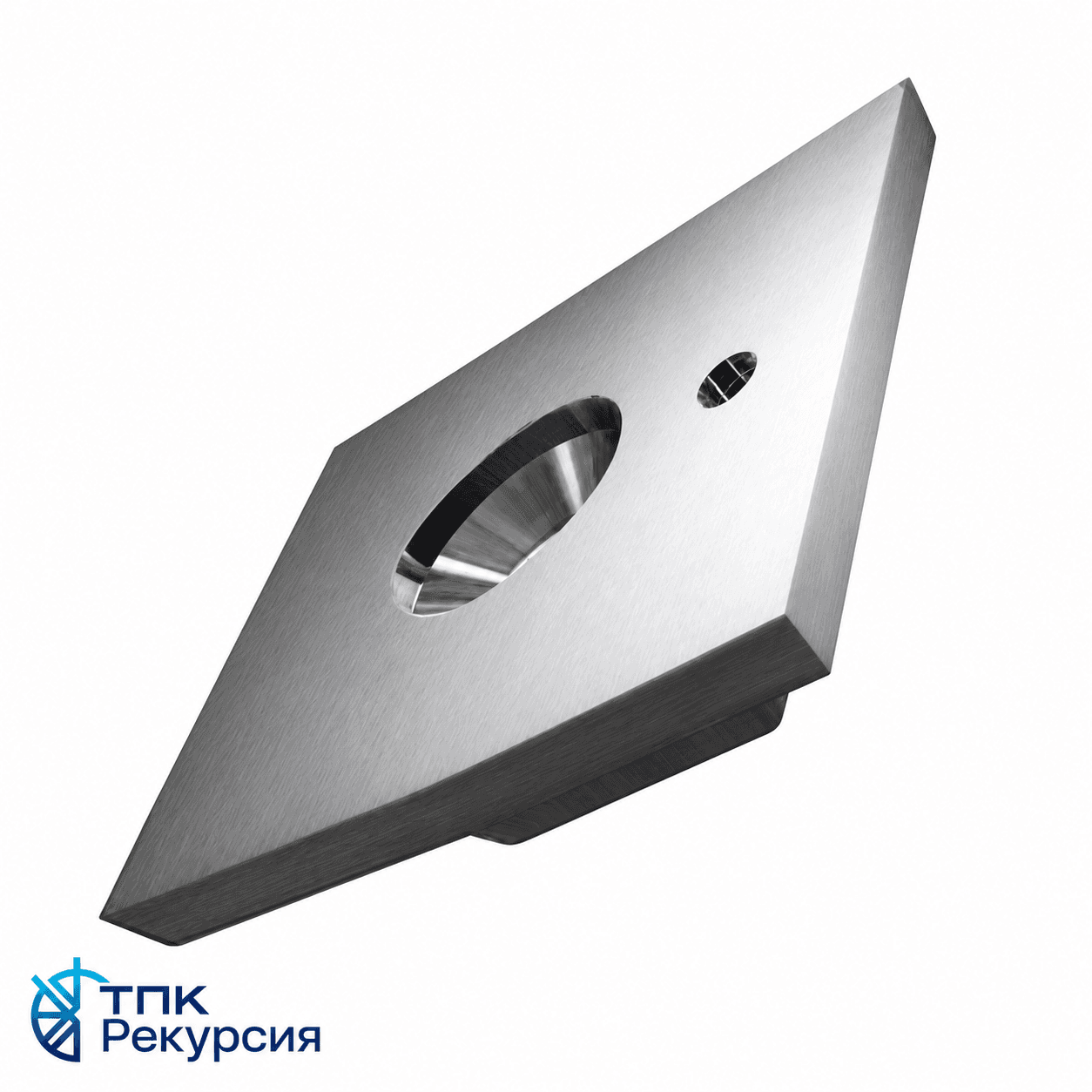

Анкерные плиты
Анкерные плиты от ТПК «Рекурсия»: надёжное распределение нагрузки в фундаментных узлах
Анкерная плита — опорный элемент фундаментного крепежа: стальная пластина с отверстием под шпильку, которая равномерно распределяет усилие от фундаментного болта на бетонное основание. ТПК «Рекурсия» производит анкерные плиты на собственных мощностях: контролируем геометрию, допуски, качество кромок и соответствие марки стали проектным нагрузкам.
С этим товаром покупают
| Диаметр резьбы шпильки, мм | Размер плиты | Толщина плиты | Диаметр отверстия | Ориентировочная масса | Материал | Стандарт | Цена(*мелкий опт) | Цена(*средний опт/крупный опт) | |
|---|---|---|---|---|---|---|---|---|---|
| M16 | 65×65 | 14 | 22 | 0.42 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 260Р | по запросу | |
| M20 | 80×80 | 16 | 26 | 0.74 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 225Р | по запросу | |
| M24 | 100×100 | 18 | 32 | 1.3 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 336Р | по запросу | |
| M30 | 120×120 | 20 | 38 | 2.08 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 476Р | по запросу | |
| M36 | 150×150 | 20 | 45 | 3.28 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 693Р | по запросу | |
| M42 | 170×170 | 25 | 50 | 5.29 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 1071Р | по запросу | |
| M48 | 190×190 | 28 | 56 | 7.31 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 1443Р | по запросу | |
| M56 | 220×220 | 32 | 62 | 11.21 | Ст3сп/09Г2С | ГОСТ 24379.1-2012 | 2212Р | по запросу |
Примечание: диаметр отверстия выполнен с технологическим зазором — он немного больше диаметра резьбы шпильки для свободной посадки при монтаже. Масса указана ориентировочно и зависит от марки стали и фактических допусков. По запросу доступны промежуточные типоразмеры и исполнения по чертежам заказчика.
