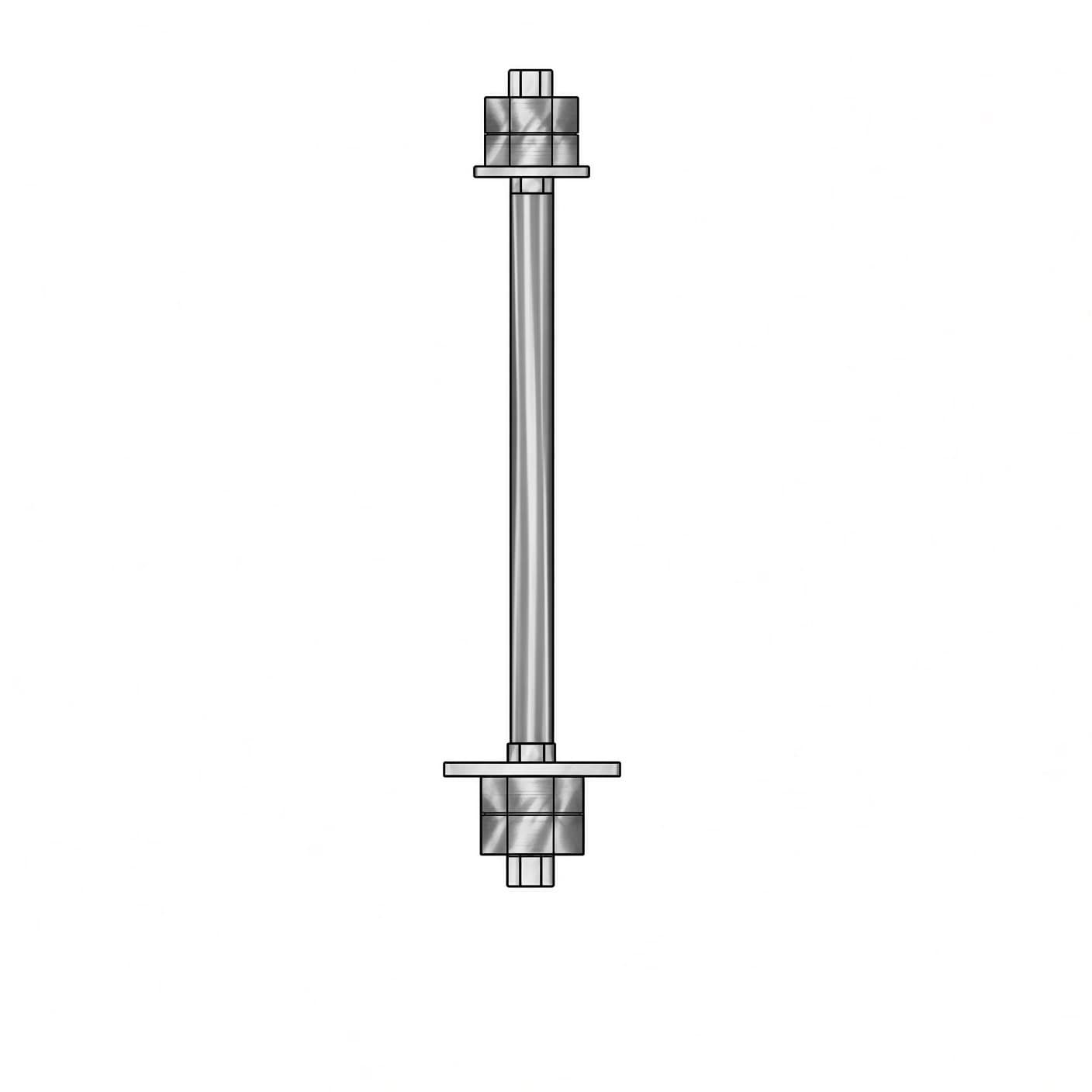

Болты фундаментные — Тип 2 исполнение 1
Фундаментный болт типа 2.1: шпилька с анкерной плитой для высоких нагрузок
Фундаментный болт 2.1 — крепёж для фиксации тяжёлых конструкций, колонн, опор и оборудования к бетонному основанию. В исполнении 1 на нижнем конце шпильки — анкерная плита: она создаёт упор в бетоне и препятствует вырыву при высоких нагрузках. В отличие от изогнутых болтов типа 1, фиксация идёт за счёт площади контакта плиты с бетоном, а не загиба. По ГОСТ 24379.1-2012. Монтаж — до заливки фундамента.
| Диаметр резьбы | Длина болта, мм | Размер анкерной плиты | Толщина плиты, мм | Длина резьбовой части, мм | Масса, кг | Марка стали | |
|---|---|---|---|---|---|---|---|
| М16 | 400 | 100*100 | 12 | 140 | 0.92 | Ст3сп/09Г2С/40Х | |
| М16 | 500 | 100*100 | 12 | 140 | 1.1 | Ст3сп/09Г2С/40Х | |
| М20 | 500 | 120*120 | 14 | 160 | 1.78 | Ст3сп/09Г2С/40Х | |
| М20 | 600 | 120*120 | 14 | 160 | 2.05 | Ст3сп/09Г2С/40Х | |
| М24 | 600 | 140*140 | 16 | 180 | 2.95 | Ст3сп/09Г2С/40Х | |
| М24 | 800 | 140*140 | 16 | 180 | 3.82 | Ст3сп/09Г2С/40Х | |
| М30 | 800 | 160*160 | 18 | 200 | 5.65 | Ст3сп/09Г2С/40Х | |
| М30 | 800 | 160*160 | 18 | 200 | 7.02 | Ст3сп/09Г2С/40Х | |
| М36 | 1000 | 180*180 | 20 | 220 | 9.95 | Ст3сп/09Г2С/40Х | |
| М36 | 1250 | 180*180 | 20 | 220 | 12.35 | Ст3сп/09Г2С/40Х | |
| М42 | 1250 | 200*200 | 22 | 240 | 17.1 | Ст3сп/09Г2С/40Х | |
| М42 | 1500 | 200*200 | 22 | 240 | 20.35 | Ст3сп/09Г2С/40Х |
